一、蝕刻液廢水三效蒸發結晶系統工作原理

1.一效蒸發：外接蒸汽進入一效加熱器，對蝕刻液廢水進行加熱，廢水在蒸發換熱室內壓力較大，高于正常液體沸點壓力下加熱至過熱。加熱后的液體進入結晶蒸發室后，壓力迅速下降導致部分廢水閃蒸或迅速沸騰，產生的二次蒸汽進入二效蒸發器作為熱源。

2.二效蒸發：二效蒸發器利用一效產生的二次蒸汽作為熱源，進一步對廢水進行蒸發濃縮，未蒸發廢水和鹽分暫存在結晶蒸發室。

3.三效蒸發：三效蒸發器利用二效產生的二次蒸汽作為熱源，完成最終的蒸發結晶。當廢水中的鹽分超過飽和狀態時，鹽分就會不斷地析出，進入蒸發結晶室的下部的集鹽室。

4.鹽分離與冷凝：吸鹽泵將含鹽的廢水送至旋渦鹽分離器，在旋渦鹽分離器內，固態的鹽被分離進入儲鹽池，分離后的廢水進入二效強制循環蒸發器加熱。冷凝器連接有真空系統，真空系統抽掉蒸發系統內產生的未冷凝氣體，使冷凝器和蒸發器保持負壓狀態，提高蒸發系統的蒸發效率。在負壓的作用下，三效蒸發器中的廢水產生的二次蒸汽自動進入冷凝器，在循環冷卻水的冷卻下，廢水產生的二次蒸汽迅速轉變成冷凝水。冷凝水可采用連續出水的方式，回收至回用水池。

二、蝕刻液廢水三效蒸發結晶系統組成

1.蒸發器：包括一效、二效、三效蒸發器，每個蒸發器都配有加熱器和分離器。

2.冷凝器：用于冷卻二次蒸汽，將其轉化為冷凝水。

3.鹽分離器：將固態鹽與廢水分離。

4.真空系統：維持蒸發系統內的負壓狀態。

5.預處理設備：對蝕刻液廢水進行預處理，如調節pH值，去除懸浮物及有機物。

6.后處理設備：如離心機，用于對濃縮晶漿廢液進行固液分離。

三、蝕刻液廢水三效蒸發結晶系統優勢

1.節能明顯：相比單效蒸發器，能耗降低約70%，噸水蒸汽消耗低至0.30.5噸。

2.快速處理：物料受熱時間短，蒸發速度快，濃縮比重大。

3.資源回收：分離出的淡化水可回用，結晶鹽分可資源化利用。

4.操作穩定：配備自動控制系統，可實時監測溫度、壓力、液位等參數。

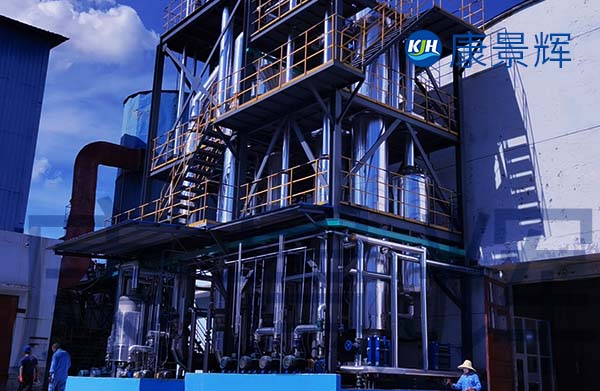

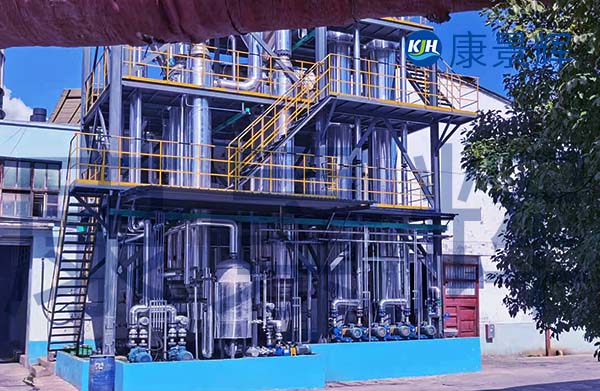

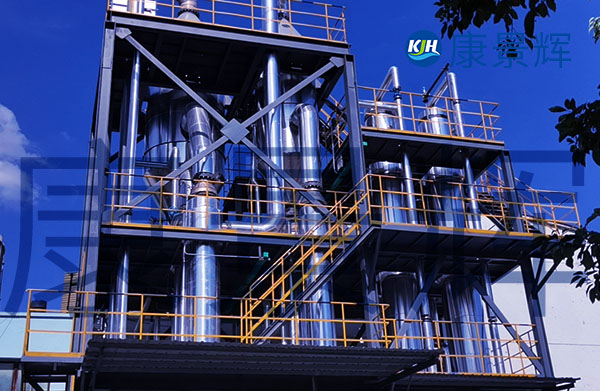

四、蝕刻液廢水三效蒸發結晶系統應用案例

在蝕刻液廢水處理中，該系統可有效實現廢水的濃縮和結晶。例如，某企業采用三效蒸發設備處理蝕刻廢液，通過預處理、蒸發結晶等步驟，實現了廢液的快速處理。
